MiniSondi MPL9-33 (9 mm, 33 kHz, M6 & M5)

MiniSondi MPL9-33 on halkaisijaltaan vain 9 mm kokoinen putkilähetin, joka on yhteensopiva Vesalan CL43 pienoishakulaitteen, sekä muiden 33kHz:n taajuudella toimivien kaapelinhakulaitteiden kanssa. MPL9-33 on tarkoitettu erityisesti tilanteisiin, joissa halutaan asentaa uusia kaapeleita vanhoihin, kaapeleita sisältäviin putkituksiin tai kanaviin työntövaijeria käyttäen.

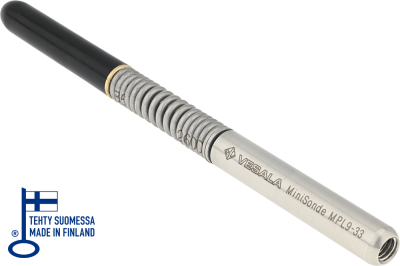

MiniSondi MPL9-33 koostuu toisiinsa liitetyistä lähetinosasta ja paristo-osasta. Osien välinen puolijäykkä rakenne mahdollistavat lähettimen kulun myös putken mutkien läpi ja erilaisten esteiden ohi. Näin MPL9-33:n avulla putkituksen käyttökelpoisuus uusille kaapeleille voidaan tarkistaa tehokkaasti. MPL9-33 soveltuu sisähalkaisijaltaan 12mm ja sitä suuremmille putkille.

Tukosten etsiminen MPL9-33:llä

Lähetin käynnistyy ja alkaa lähettää paikannussignaalia kun sen paristotilaan pannaan paristo ja paristotila kierretään kiinni. Laite kiinnitetään työntövaijerin päähän paristotilan perässä olevan M6-sisäkierteen avulla. Tämän jälkeen vaijeri lähettimineen työnnetään putkeen. Vaihtoehtoisesti lähetin voidaan teipata vaijerin kylkeen jotta se ei rikkoudu.

Jos putkessa on tukos, sen likimääräinen sijainti arvioidaan kaapelikartan ja putkeen syötetyn vaijerin pituuden avulla. Tämän jälkeen tukoksen tarkka sijainti etsitään paikantamalla MPL9-33:n signaali maan päältä kaapelinhakulaitteen vastaanottimella. Menetelmä säästää huomattavasti aikaa ja vähentää turhia kaivamiskustannuksia.

MPL9-33:n lähetinosan kärjessä oleva punainen merkkivalo vilkahtelee kun laite on päällä. Vaihdettava litium-paristo kestää n. 6 tunnin käytön ympäristön lämpötilasta riippuen.

MPL9-33:n halkaisija on 9,0 mm ja pituus paristotila kiinnitettynä 137 mm.

Lähetystaajuus
32,768kHz jatkuva siniaalto

MPL9-33M6F:n sähkönumero (Snro) on 6709146.

Tämä on kotimainen Vesala-tuote.
