VeEX RFTS-400, Kuidun etävalvontajärjestelmä

RFTS-400 on VeEX:in kolmannen sukupolven kuidun monitorointijärjestelmä. Järjestelmällä on mahdollista automatisoida kuitujen monitorointi ja sen avulla rakentaa kuitukatkoksista tai vaurioista sekunneissa ilmoittava järjestelmä, valvomaan kriittisiä kuituyhteyksiä.

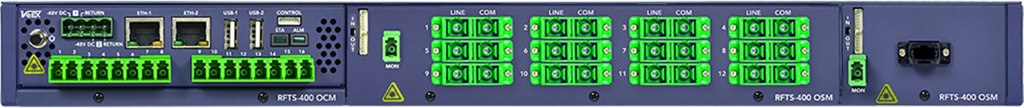

Järjestelmä on modulaarinen ja koostuu Optisesta ohjausmoduulista (Optical Control Module, OCM) sekä kytkinmoduuleista (Optical Switching Modules, OSM), jotka mahdollistavat kuitumonitoroinnin järjestämiseen 8–108 porttiin, käyttäen vain 1U-verran telinetilaa. Täysin laajennettuna järjestelmä voi tukea jopa 4608 monitorointipistettä.

Laite on käytännössä huolto vapaa (MEMS pohjainen) sekä helposti laajennettavissa ja päivitettävissä. Saatavilla on laaja valikoima OSM-moduuleja, jotka tukevat erilaisia verkon monitorointisovelluksia, kuten:

• Dark fiber -monitorointi
• In-service -monitorointi
• PON-rakentaminen ja -monitorointi
• Infrastruktuurin valvonta
• Turvallisuusmonitorointi

Yksi RFTS-400 OSM-moduuli voi tukea jopa 288 porttia 1U:ssa tiheään kuitumonitorointiin. Kaikki OSM-moduulit voidaan myös varustaa integroidulla FWDM-suodattimella, jolloin ei tarvita lisätilaa in-service-monitorointiin. FWDM:n integrointi OSM-moduuliin yksinkertaistaa asennusta, lyhentää käyttöönottoaikaa ja poistaa kytkentävirheiden mahdollisuuden. RFTS-400 voi toimia serverittömänä etäkuitutestijärjestelmänä tai osana keskitettyä palvelinmonitorointijärjestelmää, jota ohjaa VeEXin huipputason monitorointiohjelmisto VeSion®.

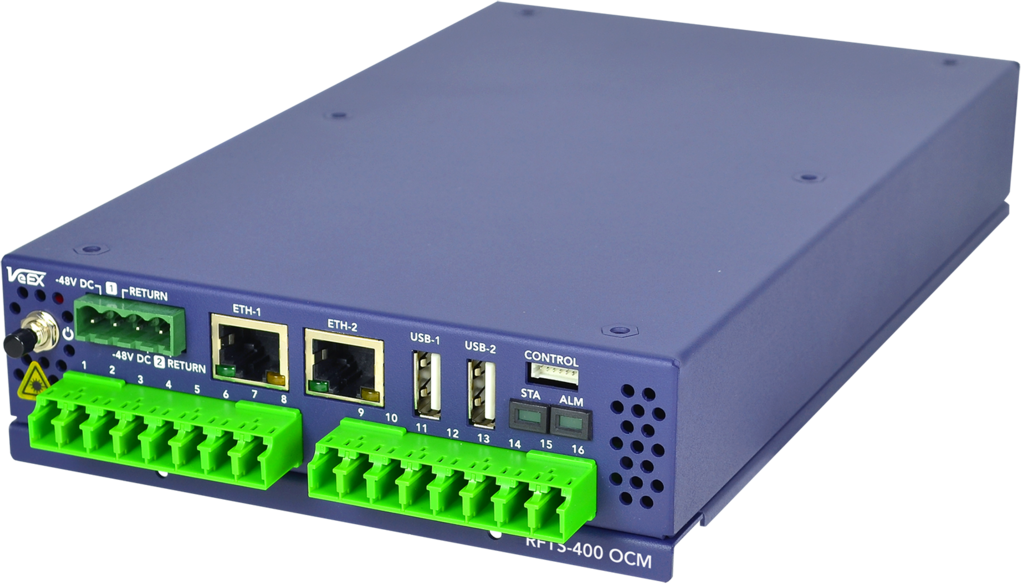

Optical Control Module (OCM)

Keskeiset ominaisuudet:

• Dynaaminen alue jopa 50 dB (ilman kytkintä)
• Käyttää 2 moduulislottia 1U-lokerossa; myös seinäkiinnitysmahdollisuus
• Valinnainen sisäänrakennettu kytkin jopa 16 portille
• Helppo asennus ja huolto etupaneelin kautta
• Kaksi -48V DC tuloa
• Kaksi Ethernet-liitäntää
• Omistettu hallinta-Ethernet etädiagnostiikkaa ja palautusta varten
• Alhainen virrankulutus: 6W
• Turvallinen HTTPS-liitäntä
• Kiinteä tallennus jopa 10 TB
• Rungotettu Linux® -käyttöjärjestelmä
• Hallitsee jopa 4608 testipistettä
• Hallitsee sekä sarja- että Ethernet-ohjattuja optisia kytkimiä
• OLS-ominaisuus sävelgeneraattorilla nopeaan kuidun tunnistukseen ja OLTS-sovelluksiin

Hyödyt ja sovellukset:

• Helppo ja intuitiivinen asennus ja käyttöönotto
• Serveriton etäkuitutestijärjestelmän toiminta
• Jatkuva kuitujen kunnon seuranta
• Dark fiber- ja in-service-monitorointi jopa 400 km bi-direktionaalisen seurannan avulla
• PON-rakennusmonitorointi
• Out-of-band DWDM-monitorointi
• Vikatilanteiden havaitseminen minuutin tarkkuudella
• Tuettu suurten GIS-ratkaisujen kanssa
• Ei-invasiivinen kuitujen karakterisointi
• Proaktiivinen seuranta ja koneoppimiseen perustuva kuitujen kulumisen analyysi
• Tuki sähköposti-, SMS-, SNMP-hälytyksille, releulostuloille ja push-ilmoituksille RFTS-mobiilisovellukseen

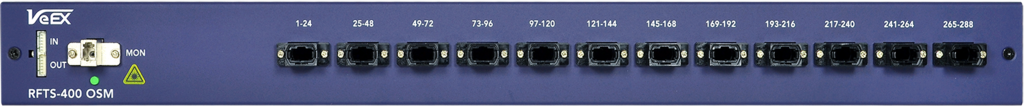

Optical Switch Module (OSM)

Keskeiset ominaisuudet:

• MEMS-pohjainen korkean luotettavuuden ja >1 miljardin käyttökerran elinikä
• Ei tarvita ulkoista IP-yhteyttä
• Saatavilla konfiguraatiot: 1×8, 1×16, 1×32, 1×64, 1×128, 1×144 ja 1×288 1U-lokerossa
• Etupaneelin LC/APC-liittimet
• Integroitu FWDM-vaihtoehto
• Ei konfigurointitarvetta; OSM-moduulit ohjataan ja syötetään OCM-moduulista

Hyödyt ja sovellukset:

• Alhainen lisäyshäviö
• Tasainen passband
• Nopea kytkentäaika: <15 ms viereisille kanaville
• Protokolla- ja bittinopeusriippumaton
• Yksimuotokuitujen tuki
• Alhainen heijastus ja ORL (Optical Return Loss)
